典型應用
煤氣、空氣、氫氣、天然氣、氮?dú)狻⒁夯蜌狻⑦^氧化氫、煙道氣、甲烷、丁烷、氯氣等
液體類：重油、石蠟、瀝青、硫酸、食用油、渣油、丙酮、柴油、礦井水、洗滌劑、醬油、汽油、硅油、糖漿、溶劑 、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、鹽水、漿糊、墨水、冷卻劑、乙二醇、礦物油 、液態糖、鹽酸、汽車涂料、樹脂、牛油、 菜油、液氧、洗發液、牙膏、凝膠、燃油、牛奶、漂白劑、調節劑、蘇打、添加劑、清洗劑、堿性、氨、船用油、化學試劑、 煤油、甘油、染料、水、硝酸 、高沸點有機溶液、豬油、添加劑、酒精、油、乙烯、聚丙烯、甲笨等
蒸汽類： 過熱蒸汽、飽和蒸汽
產品特點
·可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）
·整機可做成全密封無死角（焊接形式），無任何泄漏點，可耐42MPa高壓
·儀表內設自檢程序，故障現象一目了然
·傳感器不與被測介質接觸,不存在零部件磨損,使用可靠
·可就地采用干式標定方法，即采用砝碼掛重法。單鍵操作可完成標定

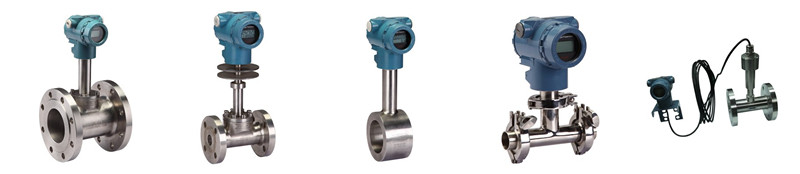

·具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低
·具有一體化溫度、壓力補償，直接輸出質量或標方
·具有可選小信號切除、非線性修正、濾波時間可選擇
·能準確測量常溫工況下的氣體、液體流量
·計量準確，精度可達到0.2%
·重復性好，一般為0.05～0.08%，測量快速
·壓力損失小，僅為標準孔板的1/2△P左右
·抗干擾，抗雜質能力特強
·可根據實際需要更換阻流件（靶片）而改變流量范圍
·低功耗電池現場顯示，能在線直讀示值，示屏可同時讀取瞬時和累積流量及百分比棒圖
·安裝簡單方便，易維護
·多種輸出形式，能遠傳各種參數
·抗震動性強，一定范圍內可測脈動流



原理及特性
1、結構
智能靶式流量計主要由測量管（外殼）、傳感器（含阻流元件）、積算顯示和輸出部分組成。根據不同的介質和工況，須選用相適應的傳感器，因此，用戶提供準確的計量對象及參數，廠家選用合適的傳感器是產品能否計量準確的關鍵。
2、工作原理
當介質在測量管中流動時，因其自身的動能通過阻流件（靶式流量計）時而產生的壓差，并對阻流件有一作用力，其作用力的大小與介質流速的平方成正比，其數學方式表達如下：
F=C_dAρ·V²/2
式中：F——阻流件所受的作用力
         C_d——物體阻力系數
          A——阻流件對測量管軸向投影面積（mm²）
          ρ——工況下介質密度（kg/m³）
          V——介質在測量管中的平均流速（m/s）
阻流件（靶）接受的作用力F，經剛性連接的傳遞件（測桿）傳至傳感器，傳感器產生電壓信號輸出：
V=KF
式中：V——傳感器輸出的電壓（mV）,        K——比例常數，
F——阻流件（靶）所受的作用力
由此，此電壓信號經前置放大、AD轉換及計算機處理后，即可獲得相應的瞬時流量和累積總量。


主要技術參數表

被測介質	液體；氣體；蒸汽
公稱直徑	法蘭式15～500mm		夾裝式15～500mm		插入式65～5000mm
公稱壓力	0.6～42MPa		0.6～42MPa		0.6～42MPa
介質溫度	-200℃～+350℃
精確度	±0.2%	±0.5%		±1.0%		±1.0%
范圍度	1：5（液體）	1：10（液體、氣體）		1：30（液體、氣體）		1：12（蒸汽）
補償形式	溫度補償；壓力補償
重復性	0.05%～0.08%
供電電源	機內自備鋰電池（3.6V）；外供電源24VDC
輸出形式	現場顯示；4～20mA,二線制；脈沖0～5V；RS485/RS232；HART
測量管材料	碳鋼；不銹鋼；亦可按用戶要求協商提供
防爆標志	本安型（ExiaⅡCT4）隔爆型（ExdⅡCT4）
防護等級	IP65;IP67
法蘭規格	流量計連接法蘭規格執行GB/T系列標準，也可以根據用戶要求特殊加工。

流量計測量范圍選擇（超出流量范圍的可以訂做）

公稱口徑DN(mm)	流量計測量范圍(m3 /h)	靶徑比范圍	zui大壓降（kPa）
15	0.1～3	0.8～0.5	75.53
20	0.17～5	0.8～0.5	55.12
25	0.3～9	0.8～0.4	34.45
32	0.5～14	0.8～0.3	24.12
40	1.0～24	0.8～0.3	17.23
50	1.5～40	0.8～0.3	6.89
65	2.5～60	0.7～0.35	5.51
80	3.5～90	0.7～0.35	4.31
100	5～140	0.7～0.3	2.76
125	6～200	0.7～0.3	2.07
150	10～300	0.6～0.25	1.38
200	18～560	0.6～0.25	0.89
250	25～800	0.5～0.25	0.56
300	40～1200	0.5～0.2	0.35
350	50～1500	0.5～0.2	0.01
400	65～2000	0.5～0.2	0.07
450	90～2600	0.4～0.2	0.06
500	110～3300	0.4～0.2	0.05
550	140～4100	0.35～0.2	0.04
600	170～5000	0.3～0.15	0.03
700	230～6800	0.3～0.15	0.011
800	300～9000	0.3～0.15	0.0083
900	370～11000	0.3～0.15	0.0062
1000	470～14000	0.2～0.1	0.0055
1100	560～16000	0.2～0.1	0.0041
1200	670～20000	0.2～0.1	0.0034
1300	780～23000	0.2～0.1	0.0028
1400	900～27000	0.2～0.1	0.0018
1500	1050～31000	0.2～0.1	0.0016
1600	1200～32500	0.2～0.1	0.0014
1700	1350～36500	0.2～0.1	0.0012
1800	1510～40800	0.2～0.1	0.0011
1900	1680～45500	0.2～0.1	0.0010
2000	1850～50000	0.2～0.1	0.0009
2100	1980～55800	0.2～0.1	0.0008
